TəsnifatıPnevmatik silindrlər

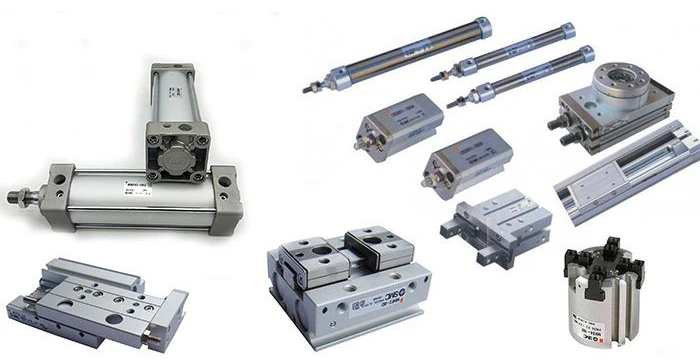

Pnevmatik silindr xətti hərəkətə nail olmaq və iş görmək üçün istifadə olunan bir komponentdir. Onun strukturu və forması müxtəlif formalarda olur və bir çox təsnifat üsulları mövcuddur. Ən çox istifadə olunanlar aşağıdakılardır.
① Sıxılmış havanın pistonun son üzünə təsir etdiyi istiqamətə görə, Pnevmatik Silindrlər tək{0}}fəaliyyətli Pnevmatik Silindrlərə və iki-təsirli Pnevmatik Silindrlərə təsnif edilə bilər. Tək fəaliyyət göstərən Pnevmatik Silindr-yalnız bir istiqamətdə hərəkəti hava təzyiqi ilə idarə olunur və pistonun yenidən qurulması yayın və ya cazibə qüvvəsi ilə əldə edilir. İkiqat fəaliyyət göstərən Pnevmatik Silindrdə pistonun qarşılıqlı hərəkəti-tamamilə sıxılmış hava ilə həyata keçirilir.
② Struktur xüsusiyyətlərinə görə, onlar pistonlu Pnevmatik Silindrlər, qanadlı Pnevmatik Silindrlər, diafraqma Pnevmatik Silindrlər, qaz-maye sönümləyici Pnevmatik Silindrlər və s.
③ Quraşdırma üsuluna görə onları qulaq oturacaq tipli Pnevmatik Silindrlər, flanşlı tipli Pnevmatik Silindrlər, şaftlı tipli Pnevmatik Silindrlər və flanşlı tipli Pnevmatik Silindrlər kimi təsnif etmək olar.
④ Pnevmatik Silindrlərin funksiyalarına görə, onları adi Pnevmatik Silindrlərə və xüsusi Pnevmatik Silindrlərə bölmək olar. Ümumi Pnevmatik Silindrlər əsasən pistonlu tək{1}}təsirli Pnevmatik Silindrlərə və iki-təsirli Pnevmatik Silindrlərə aiddir. Xüsusi Pnevmatik Silindrlərə qaz-maye söndürmə Pnevmatik Silindrlər, diafraqma Pnevmatik Silindrlər, zərbəli Pnevmatik Silindrlər, gücləndirici Pnevmatik Silindrlər, pilləli Pnevmatik Silindrlər, fırlanan Pnevmatik Silindrlər və s. daxildir.
Pistonlu xətti hərəkəti yerinə yetirən silindrlər daha dörd növə təsnif edilə bilər: tək-fəaliyyətli Pnevmatik Silindrlər, iki-fəaliyyətli Pnevmatik Silindrlər, diafraqmalı Pnevmatik Silindrlər və zərbəli Pnevmatik Silindrlər.
① Tək{0}}fəaliyyətli Pnevmatik Silindr: Onun yalnız bir ucunda piston çubuğu var. Enerji toplamaq və təzyiq yaratmaq üçün hava pistonun bir tərəfindən verilir. Təzyiq, yayın və ya öz ağırlığı ilə uzanan və geri qayıdan itələmə yaratmaq üçün pistonu itələyir.
② İki-fəaliyyətli Pnevmatik Silindr: O, növbə ilə pistonun hər iki tərəfindən hava verir və qüvvəni bir və ya hər iki istiqamətdə çıxarır.
③ Diafraqma-tipli Pnevmatik Silindr: O, porşen əvəzinə diafraqmadan istifadə edir, qüvvəni yalnız bir istiqamətə çıxarır və yay vasitəsilə sıfırlanır. Yaxşı sızdırmazlıq performansına malikdir, lakin qısa bir vuruşdur.
④ Zərbəli Pnevmatik Silindr: Bu komponentin yeni növüdür. O, sıxılmış qazın təzyiq enerjisini pistonun yüksək{1}}sürətli (saniyədə 10-20 metr) hərəkətinin kinetik enerjisinə çevirir və bununla da iş görür.
⑤ Çubuqsuz Pnevmatik Silindr: Piston çubuqları olmayan Pnevmatik Silindrlər üçün ümumi termin. İki əsas növü var: maqnit pnevmatik silindrlər və kabel pnevmatik silindrlər.
Pnevmatik silindr yellənən pnevmatik silindr adlanır. Daxili boşluq bıçaqlarla iki hissəyə bölünür və hava alternativ olaraq iki kameraya verilir. Çıxış şaftı 280 dərəcədən az yelləncək bucağı ilə yelləncək hərəkəti həyata keçirir. Bundan əlavə, fırlanan Pnevmatik Silindrlər, qaz-maye söndürmə Pnevmatik Silindrlər və pilləli Pnevmatik Silindrlər və s.
Pnevmatik silindrin təsnifat nömrəsi
Adətən, hər bir şirkət seriyanın adını öz vəziyyətinə əsasən müəyyənləşdirir və sonra Pnevmatik Silindr çuxur/stroke/aksesuar növü və s. əlavə edir. Nümunə olaraq SMC Pnevmatik Silindrlərini götürək:
SMC Pnevmatik Silindrlərinin bir çox növləri var. Pnevmatik Silindr diametrinin ölçüsünə görə, onlar mikro Pnevmatik Silindrlərə, kiçik Pnevmatik Silindrlərə, Orta Pnevmatik Silindrlərə və Böyük Pnevmatik Silindrlərə təsnif edilə bilər.
Funksiyalarına görə onları aşağıdakı kimi təsnif etmək olar: standart Pnevmatik Silindrlər, yer qənaət edən Pnevmatik Silindrlər,-bələdçi çubuqlu Pnevmatik Silindrlər, ikiqat Pnevmatik Silindrlər, çubuqsuz Pnevmatik Silindrlər və s.
İşarələmə nömrələri əsasən SMC tərəfindən daxili olaraq müəyyən edilir, lakin riayət edilməli qaydalar da var.
1. MDBB Standard Pull Rod Pneumatic Cylinder deməkdir.
2. D maqnit halqası olan Pnevmatik Silindrdir.
3. 32 Pnevmatik Silindrinin Pnevmatik Silindr diametrini, yəni diametrini təmsil edir.
4.50 Pnevmatik Silindr vuruşunu, yəni piston çubuğunun uzandığı uzunluğu göstərir.
5. "Z" yeni modeli təmsil edir
6. M9BW Pnevmatik Silindrdə quraşdırılmış induksiya açarı deməkdir.
Pnevmatik Silindr modeli MDBL, MDBF, MDBG, MDBC, MDBD və ya MDBT ilə başlayırsa, bu onların müxtəlif quraşdırma üsullarını təmsil etdiyini göstərir. Beləliklə, bu hərflərin müvafiq olaraq nə demək olduğunu izah edim.
SMC-nin Pnevmatik Silindr nömrələri prinsiplərə görə təsnif edilir
1. "L" eksenel ayaq montajı deməkdir
2. "F" ön qapaq çubuğunun-yan flanş tipini təmsil edir
3. "G" arxa uç qapağının yan flanş tipini təmsil edir
4. C tək sırğa CA deməkdir
5. D bir cüt sırğa CB deməkdir
6. "T" mərkəzi qulaq oxu tipini ifadə edir
Yuxarıda Pnevmatik Silindrlərin təsnifatı, Pnevmatik Silindrlərin məzmununun təsnifat nömrələri verilmişdir. Daha çox əlaqəli məlumatları öyrənmək üçün ziyarət edinhttps://www.joosungauto.com/.
