Cüt{0}}çubuğun üstünlükləri nələrdirPnevmatik silindr? Qoşa çubuq-pnevmatik silindr üçün itələmə qüvvəsinin hesablanması

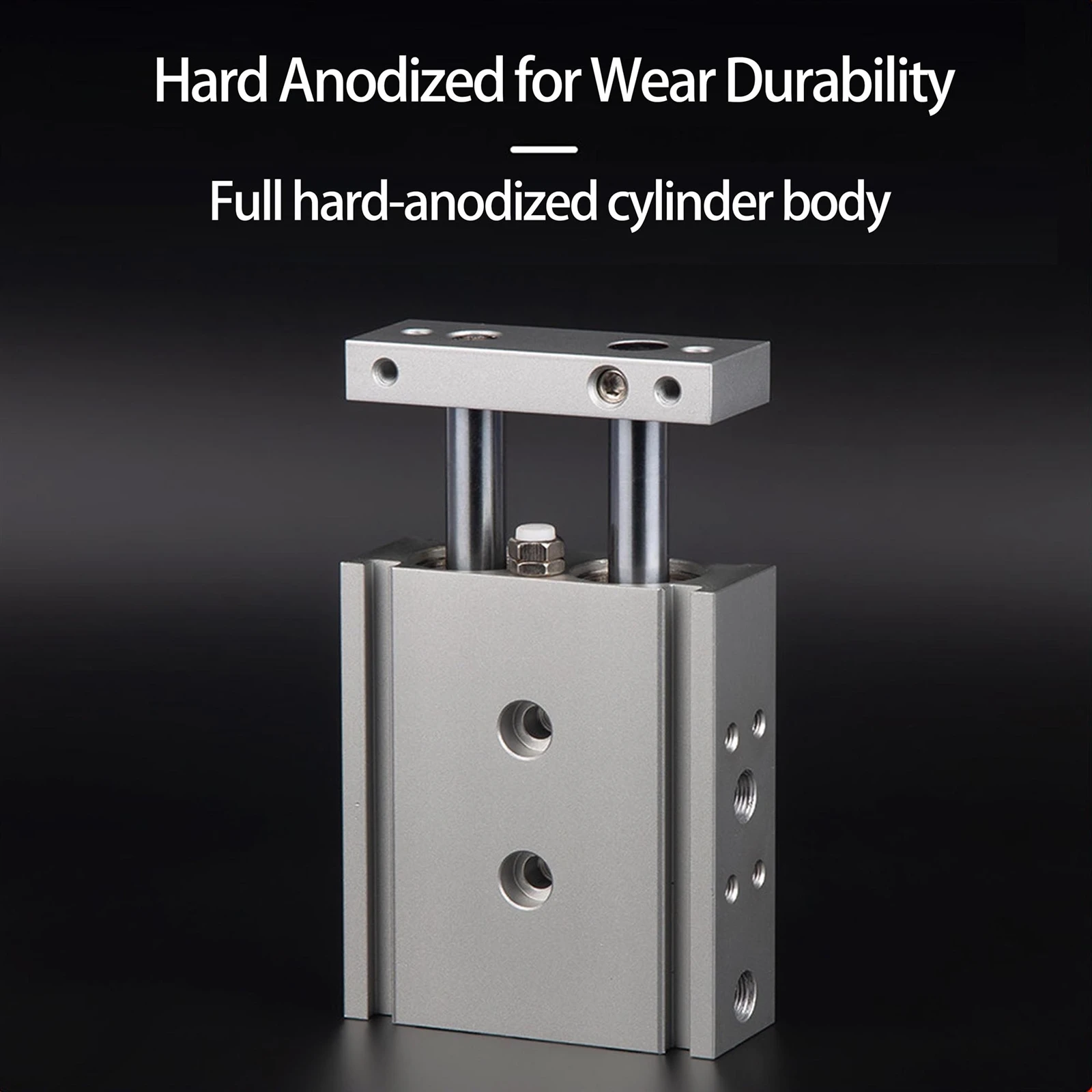

Qoşa çubuqlu Pnevmatik silindrin- üstünlükləri hansılardır?
Qoşa-çubuq Pnevmatik silindri ikili-val silindri də adlandırmaq olar və o, içərisində iki porşen çubuğu ilə təchiz edilmişdir. Bu tip Pnevmatik silindr bələdçi hissəsi tıxanmanın qarşısını almaq üçün çox qısa mis qollardan istifadə edir. İkiqat şaftlar böyük bir üzən yerə malikdir. İki istiqamətləndirici şaft yalnız kiçik yanal qüvvələrin olduğu mövqelərdə istifadə edilə bilər. İstifadə edərkən əlinizi sıxa bilərsiniz.
Qoşa çubuqlu Pnevmatik silindrin ən mühüm üstünlüyü onun yüksək dəqiqliyi təmin edə bilməsidir. Birincisi, konstruktiv dizayn elmidir, iki bələdçi val ilə təchiz olunmuşdur, bunların arasında piston çubuğu və əlaqə üzən şaft plitəsinə birləşdirilir. Seminar işçiləri ondan istifadə etdikdə onun nisbətən böyük yanal qüvvələrə tab gətirə biləcəyini görəcəklər, yalnız sürüşən Pnevmatik silindrdən sonra. Bu qoşa-çubuğun iki növü var, pnevmatik silindrli tərs çubuq, mis halqa və bilyalı xətti podşipnikdir. Bilyalı xətti rulman daha yüksək dəqiqliyə malikdir, lakin nisbətən bahalıdır. Mis üzük rulmanları daha ucuzdur, lakin nisbətən kobuddur.
İkincisi, qoşa çubuqlu Pnevmatik silindr quraşdırmada aşkar üstünlüklərə malikdir. Standart quraşdırılmış quraşdırma və fiksasiya forması sayəsində qoşa-çubuqlu Pnevmatik silindr çox yerə qənaət edə bilər. Bundan əlavə, o, həmçinin müəyyən əyilmə gücünə və burulma gücünə malikdir və yanal yükün bir hissəsini qəbul edə bilər. Sabit plitənin quraşdırma delikləri üç tərəfə malikdir və bir neçə mövqedən yüklənə bilər.
Qoşa çubuqlu Pnevmatik silindrin quraşdırılması da çox sadədir və əlavə aksesuarlara ehtiyac yoxdur. O, iki bələdçi valdan istifadə etdiyinə görə, güclü yanal tutuma malikdir. İstifadəçilər öz həqiqi ehtiyaclarına uyğun olaraq müvafiq quraşdırma yerini seçə bilərlər. Quraşdırma dəqiqliyi üçün yüksək tələblər olan bəzi hallarda belə istifadə oluna bilər, çünki o, xüsusi olaraq iki dəqiq yerləşdirmə dəliyi ilə quraşdırılıb və daha yüksək dəqiqlikli yerləşdirmə quraşdırılmasını təmin edir.
Qoşa çubuqlu Pnevmatik silindrin üçüncü xüsusiyyəti onun yüksək sürətidir. Qoşa-çubuqlu Pnevmatik silindr Pnevmatik silindr lüləsinin uzunluğunu uzatmaq, möhürləyici halqanın materialını yaxşılaşdırmaq və emal dəqiqliyini artırmaq, Pnevmatik silindrin daha yüksək sürətlə işləməsini təmin etmək kimi tədbirlərlə müqaviməti azaldır və tamponlama performansını yaxşılaşdırır.
Qoşa çubuq silindrinin-təkmə qüvvəsinin hesablanması
Pnevmatik silindrin alt sahəsi daxili diametri × sistem təzyiqi=çıxış qüvvəsi -----N
Məsələn: Pnevmatik silindr diametri 40, sistem təzyiqi 0,5MPA
20×20×π×0.5 = 628N
Pnevmatik silindrli piston çubuqunda F1 təkan qüvvəsi =π/4×D2×P×ß (N)
Pnevmatik silindr piston çubuğunda F2 çəkmə qüvvəsi =π/4× (D2-d2) ×P×ß (N)
F1: Piston çubuqunun itələdiyi zaman itələmə
F2: Piston çubuğu geri çəkildikdə çəkilmə qüvvəsi
D: Pnevmatik silindr borusunun daxili diametri (porşen diametri)
d: Piston çubuğunun diametri
P: Hava mənbəyi təzyiqi
ß: Yükləmə dərəcəsi (aşağı sürətdə təxminən 65% və yüksək sürətlə təxminən 30%)
Qoşa{0}}çubuq Pnevmatik silindr ikiqat qüvvəyə malik olmalıdır
Əvvəlcə tək silindrin itələmə gücünü hesablayın, P (iş təzyiqi) x S (piston sahəsi)
Qoşa-çubuqlu Pnevmatik silindr iki dəfə itələyici qüvvəyə malikdir
