Pnevmatik ötürücü -Pnevmatik silindr
Silindrlərin növləri
1.1 Düz xətt sinifləri
Standart silindrlər, nazik silindrlər, qələm{0}}formalı silindrlər
Sıxma silindri: Kilid, hava kəsmə-kilidi və-hava kəsilməsinə qarşı-mühafizə ilə
Silindr yerləşdirmə: Silindr özü çox-nöqtəli yerləşdirməni və ya ikiqat vuruşu dəstəkləmir
Cüt-oxlu silindr: Müəyyən əyilmə momentlərinə tab gətirə bilən ikiqat çıxış qüvvəsi.
Silindrlərin yerləşdirilməsinin dəqiqliyi limitdən asılıdır. Böyük bir çıxış gücü və ya yüksək sürətlə istifadə edərkən, bir limit əlavə edilməlidir. Səbəb, pistonun həddindən artıq təsirindən və silindr başını asanlıqla zədələməkdən qorunmaqdır. Kiçik porşenlər, qısa{3}}vuruşlu silindrlər öz sərt poladlarına güvənirlər
Bələdçi strukturu: Tək oxlu silindrlər, bir qayda olaraq, birbaşa yüklənməməlidirlər və-daşıyıcı/daşıyıcı konstruksiyalarla (hidayət valları, xətti podşipniklər, xətti bələdçilər) təchiz olunmalıdırlar. Kiçik porşenlər, qısa{3}}vuruşlu silindrlər, böyük yüklər daşımayanda və istiqamətləndirici/yük daşıyan konstruksiyalar-olmadan da məqbuldur. Üç -oxlu silindr bələdçi çubuğun xüsusiyyətlərinə malikdir
-Özü{1}}fırlanmaya qarşı tədbirlər: Qeyri-müntəzəm eninə kəsik, bələdçi çubuqları ilə-
1.2 Fırlanan tip: Fırlanan silindr
1.3 Funksional kateqoriyalar: Tutucu silindrlər/, bloklayıcı silindrlər
2. Silindin nəzəri çıxış qüvvəsi
Ümumi iki{0}}təsirli silindrin nəzəri itələmə qüvvəsi (N) belədir: Fa=0.25π*D^2*P
Formulada:
Silindr diametri (mm
Silindr iş təzyiqi (MPa) p.
Nəzəri dartma qüvvəsi (N) belədir: Fa=0.25π*(D-d)^2*P
Düsturda, d porşen çubuğunun diametri (mm) olduqda, d=0.3D olduğunu təxmin etmək olar.
3. Silindr yükləmə dərəcəsi
Silindin yüklənmə sürəti: Bu, silindrin faktiki yük qüvvəsi F ilə nəzəri çıxış qüvvəsi F0 nisbətinə aiddir.
Silindr seçərkən yük tutumu mühüm amildir. Piston şaftına təsir edən faktiki yük qüvvəsi müxtəlif yük şərtlərinə görə dəyişir.
Silindrlərin faktiki yükü iş şəraiti ilə müəyyən edilir. Əgər yük dərəcəsi η müəyyən edilərsə, silindrin nəzəri çıxışı da müəyyən edilə bilər. Yük dərəcəsinin seçimi η silindrin yük performansı və silindrin hərəkət sürəti ilə bağlıdır.
4. Silindirin çıxış qüvvəsinin və hava sərfinin hesablanması

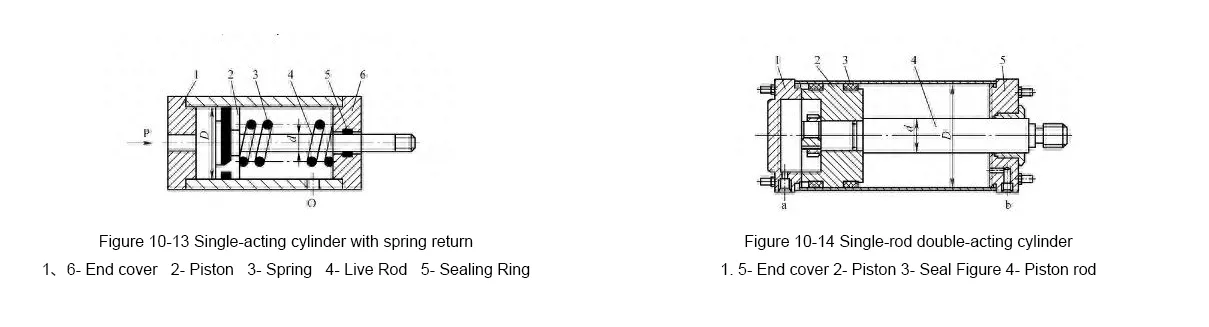

Silindrlərin çıxış itkisinin hesablanması. Nümunə olaraq Şəkil 10-14-də göstərilən tək{1}}çubuqlu cüt{2}}təsirli silindr götürsək, piston sağa hərəkət edərkən piston çubuqunun yaratdığı F1 sıxma qüvvəsi və sola hərəkət edərkən piston çubuğunun yaratdığı F2 çəkmə qüvvəsi (10-2) və (10-2) tənliklərə əsasən hesablana bilər:
(2) Silindrdə bir pistonlu vuruş üçün sıxılmış havanın hava sərfi q (10-4) tənliyi ilə hesablana bilər:
Hər bir pnevmatik cihaz üçün tələb olunan iş təzyiqi fərqli olduğundan, hava sərfinin hesablanması üçün vahid təzyiq standartı olmalıdır. Ümumiyyətlə, müxtəlif təzyiqlərdə sıxılmış havanın axın sürəti hesablama üçün standart atmosfer təzyiqində sərbəst hava axını sürətinə çevrilir, yəni:
Q=q× (p+0.103) /0.103
Düsturda: Q - sərbəst hava sərfi (m³/s) p - Sıxılmış havanın işçi təzyiqi (Mpa)
5. Silindr seçimi
İş tələblərinə və şərtlərinə uyğun olaraq, silindr növünü düzgün seçin.
Silindr vuruşun sonuna çatdıqda heç bir təsir fenomeni və ya zərbə səsi yoxdursa, bir tampon silindr seçilməlidir. Yüngül çəki tələb olunursa, yüngül-iş silindri seçilməlidir. Quraşdırma sahəsi dardırsa və vuruş qısadırsa, nazik bir silindr seçilə bilər. Yanal yük var və bələdçi çubuğu olan silindr isteğe bağlıdır. Yüksək əyləc dəqiqliyi tələb olunur və kilidləmə silindrini seçmək lazımdır. Piston çubuğunun dönməsinə icazə verilmir. Dönməyən çubuq funksiyası olan-silindr seçilə bilər. Yüksək temperaturlu mühitlərdə-istiliyə davamlı silindrlər seçilməlidir. Aşındırıcı mühitlərdə korroziyaya davamlı{12}}silindrlər seçilməlidir. Tozlu sərt mühitlərdə, piston çubuğunun uzadılmış ucunda toz örtükləri quraşdırılmalıdır. Çirklənmə-tələb olunduqda,-yağsız və ya yağsız-yağlı silindrlər və s. seçilməlidir. Seçilmiş silindrin diametri müvafiq yükə, istifadə olunan hava təzyiqinə və hərəkət istiqamətinə əsasən müəyyən edilir.
Silindr vuruşunu və iş parçasının hərəkət məsafəsini seçin:
İstifadə şəraiti və mexanizmin vuruşu ilə əlaqədardır, lakin ümumiyyətlə, pistonun silindr başlığı ilə toqquşmasının qarşısını almaq üçün tam vuruş seçilməməlidir. Əgər sıxışdırıcı mexanizmlər və s.
Silindr seriyasını seçin
Silindr quraşdırma növünü seçin
Fərqli seriyalar, əsasən, əsas tip, ayaq növü, flanş növü, U{0}}şəkilli çəngəl və mil qulaq növü daxil olmaqla müxtəlif quraşdırma üsullarına malikdir.
Tamponları seçin: bufer yoxdur, rezin tampon, hava tamponu və hidravlik amortizator
Seçilmiş maqnit induksiya açarı əsasən mövqe aşkar etmək üçün istifadə olunur və silindrdə bir maqnit halqasının qurulması tələb olunur.
Seçilmiş silindr hissələrinə müvafiq birləşmələr daxildir
6. Silindrlərin ümumi seçilmiş markaları: Airtac və SMC
